Verteilung

Heizsystem & Verteilung der Inneneinheiten

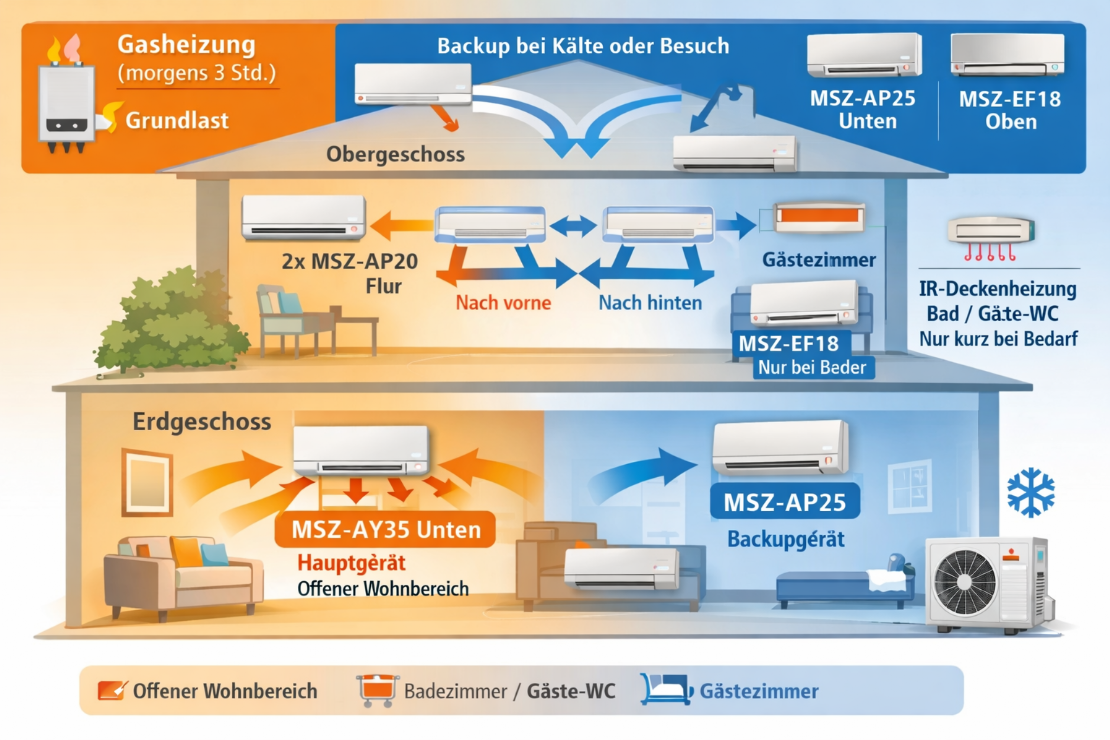

Das Heizsystem meines Hauses basiert auf Luft/Luft-Wärmepumpen (Splitklimaanlagen), ergänzt durch gezielt einsetzbare Infrarotdeckenheizungen. Alle Inneneinheiten sind strategisch im Haus platziert, um eine gleichmäßige Wärmeverteilung, hohen Komfort und effizienten Betrieb im Teillastbereich zu gewährleisten. Das Konzept erlaubt es, dass sowohl Haupt- als auch Zusatzgeräte optimal zusammenarbeiten, unabhängig von der Außentemperatur.

MSZ-AY35VGK mit MUZ-AY35VG (Single-Split-System)

Einbauort & Funktion:

Diese Inneneinheit ist zentral im Erdgeschoss installiert. Da das Erdgeschoss bei uns einen offenen Grundriss hat, kann diese einzelne Einheit die gesamte Fläche gleichmäßig beheizen. Die warme Luft verteilt sich dabei frei über den Raum, wodurch kein zusätzliches Gerät zur Grundlastabdeckung erforderlich ist.

Teillastbetrieb & Effizienz:

Die Einheit arbeitet dauerhaft im optimalen Teillastbereich, das bedeutet, dass sie konstant genug Wärme liefert, um die Räume komfortabel zu beheizen, dabei aber nicht unnötig viel Strom verbraucht. Diese Arbeitsweise ist besonders effizient, da die Anlage genau auf die erforderliche Heizleistung abgestimmt ist, unabhängig von kurzen Temperaturschwankungen.

2 × MSZ-AP20VGK mit MXZ-2F42VF (Multi-Split-System für Obergeschoss)

Einbauort & Luftverteilung:

Die beiden Inneneinheiten sind im Flur des Obergeschosses angebracht. Eine leitet die Luft in Richtung Vorderseite der Räume, die andere nach hinten. Durch offene Türen zirkuliert die warme Luft gleichmäßig in alle Räume des Obergeschosses.

Teillastbetrieb & Vorteile:

Beide Geräte laufen permanent im optimalen Teillastbereich, wodurch eine gleichmäßige Wärmeversorgung gewährleistet wird. Die Verteilung über mehrere Inneneinheiten ermöglicht es, Räume mit unterschiedlicher Größe oder Nutzung effizient zu beheizen, ohne dass einzelne Geräte überlastet werden. Dies steigert die Gesamteffizienz und sorgt gleichzeitig für einen komfortablen Temperaturausgleich.

MSZ-AP25VGK + MSZ-EF18VGK mit MXZ-2F42VF (Backup-Systeme)

Einbauort & Funktionsweise:

MSZ-AP25VGK (unten): Kann manuell bei besonders kalten Tagen zugeschaltet werden. Bei längeren Kälteeinbrüchen erfolgt eine automatische Zuschaltung.
MSZ-EF18VGK (oben): Ebenfalls manuell aktivierbar; automatische Zuschaltung bei längeren Kälteperioden.

Zweck der Backup-Systeme:

Die Backup-Geräte ergänzen die Hauptsysteme gezielt, wenn zusätzliche Heizleistung benötigt wird. Sie stellen sicher, dass selbst bei stark fallenden Außentemperaturen alle Räume komfortabel warm bleiben.

Teillastbetrieb:

Die Backup-Geräte arbeiten ebenfalls im Teillastbereich, wodurch alle Systeme optimal ausgelastet bleiben. Dies erhöht die effiziente Nutzung der Heizleistung und sorgt dafür, dass kein Gerät unnötig Energie verschwende

Infrarotdeckenheizungen im Bad und Gäste-WC

Einbauort & Nutzung:

Bad und Gäste-WC sind mit Infrarotdeckenheizungen ausgestattet.
Diese Heizungen können nach Bedarf zugeschaltet werden, zum Beispiel bei kurzfristiger Nutzung der Räume.

Integration in das Heizkonzept:

Die Infrarotheizungen sind nicht Teil der Hauptheizlast und fallen daher im Gesamtkonzept kaum auf.
Sie liefern gezielt Wärme dort, wo sie benötigt wird, ohne den Betrieb der Hauptanlagen zu beeinflussen.

Vorteile:

Komfortable, sofort verfügbare Wärme
Effiziente Ergänzung des Systems für kurzzeitig genutzte Räume
Aktivierung nur bei Bedarf → Energieverbrauch wird minimiert

Vorteile der gewählten Verteilung & des Teillastbetriebs

Optimale Leistung der Anlagen:

Alle Inneneinheiten arbeiten dauerhaft im effizienten Teillastbereich, wodurch Stromverbrauch und Wärmeabgabe optimal aufeinander abgestimmt sind.
Gleichmäßige Wärmeverteilung:

Durch die gezielte Platzierung der Geräte und die Nutzung der offenen Räume verteilt sich die Wärme überall gleichmäßig.
Backup-Systeme nur bei Bedarf:

Die zusätzlichen Einheiten werden nur bei sehr niedrigen Außentemperaturen aktiviert. Dadurch bleiben die Hauptgeräte im optimalen Leistungsbereich, und die Gesamtanlage arbeitet effizient.
Flexibilität und Komfort:

Manuelle Zuschaltung möglich
Automatische Zuschaltung bei längerer Kälte
Infrarotheizungen liefern Wärme punktuell nach Bedarf

Fazit

Durch die Kombination aus:

strategischer Platzierung der Haupt- und Backup-Geräte,
kontinuierlichem Teillastbetrieb,
gezielter Aktivierung von Infrarotdeckenheizungen

wird das gesamte Haus gleichmäßig beheizt, alle Geräte arbeiten effizient und optimal, und es entsteht ein hoher Komfort, selbst bei sehr kalten Außentemperaturen. (Autor Uwe Schöne)
