Gerätebeschreibung & technische Daten

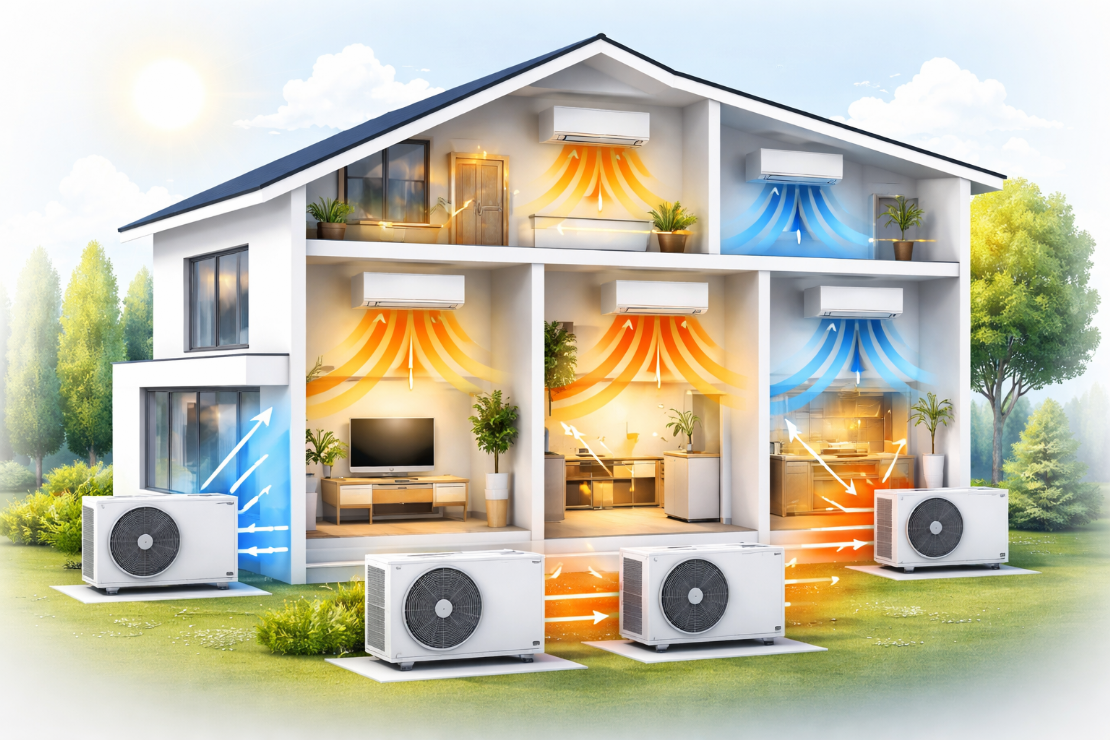

In diesem Bereich werden die eingesetzten Luft/Luft-Wärmepumpen (Splitklimaanlagen) detailliert beschrieben. Neben den jeweiligen Geräten werden auch wichtige technische Kennzahlen wie Leistung, Effizienz und Systemaufbau dargestellt.
Die Angaben basieren auf Herstellerdaten und dienen zur technischen Einordnung der Anlagen.
1. MSZ-AY35VGK mit MUZ-AY35VG
Systemart: Single-Split (1:1-System)
Dieses System besteht aus einer Inneneinheit (MSZ-AY35VGK) und einer dazugehörigen Außeneinheit (MUZ-AY35VG). Es wird typischerweise für einzelne größere Räume eingesetzt.
Technische Daten – Außeneinheit MUZ-AY35VG
- Kühlleistung: ca. 3,5 kW
- Heizleistung: ca. 4,0 kW
- Leistungsbereich Heizen: ca. 1,3 – 4,6 kW
- COP (Heizen): ca. 4.6
- SCOP: ca. 4,7
- SEER: ca. 8,5 – 8,7
- Energieeffizienzklasse: A++ / A+++
- Kältemittel: R32
Technische Merkmale
- Inverter-Technologie zur Leistungsanpassung
- hoher Wirkungsgrad im Teillastbetrieb
- geeignet für ganzjährigen Heiz- und Kühlbetrieb
2. 2 × MSZ-AP20VGK mit MXZ-2F42VF
Systemart: Multi-Split (2 Inneneinheiten – 1 Außeneinheit
Dieses System verbindet zwei Innengeräte mit einer gemeinsamen Außeneinheit.
Technische Daten – Außeneinheit MXZ-2F42VF
- Kühlleistung: ca. 4,2 kW
- Heizleistung: ca. 4,5 kW
- Leistungsbereich Heizen: ca. 1,0 – 5,4 kW
- SCOP: ca. 4,6
- Energieeffizienzklasse: A++
- Kältemittel: R32
Technische Daten – Inneneinheiten MSZ-AP20VGK (je Gerät)
- Kühlleistung: ca. 2,0 kW
- Heizleistung: ca. 2,5 kW
- Luftvolumenstrom: variabel je nach Leistungsstufe
- Geräuschpegel: ab ca. 19 dB(A)
Technische Merkmale
- mehrere Räume über eine Außeneinheit versorgbar
- individuelle Regelung der Innengeräte
- Leistungsverteilung abhängig von gleichzeitiger Nutzung
3. MSZ-AP25VGK + MSZ-EF18VGK mit MXZ-2F42VF
Systemart: Multi-Split (2 Inneneinheiten – 1 Außeneinheit)
Dieses System kombiniert zwei unterschiedliche Innengeräte mit einer gemeinsamen Außeneinheit.
Technische Daten – Inneneinheit MSZ-AP25VGK
- Kühlleistung: ca. 2,5 kW
- Heizleistung: ca. 3,2 kW
- Geräuschpegel: niedriger Betriebsbereich
Technische Daten – Inneneinheit MSZ-EF18VGK
- Kühlleistung: ca. 1,8 kW
- Heizleistung: ca. 2,1 kW
- Bauart: Design-Serie
- Fokus auf kompakte Bauweise und leisen Betrieb
Technische Daten – Außeneinheit MXZ-2F42VF
- Kühlleistung: ca. 4,2 kW
- Heizleistung: ca. 4,5 kW
- SCOP: ca. 4,6
- Kältemittel: R32
Technische Merkmale
- Kombination unterschiedlicher Leistungsgrößen möglich
- flexible Anpassung an verschiedene Raumgrößen
- zentrale Außeneinheit für mehrere Räume
Erklärung wichtiger Kennzahlen
COP (Coefficient of Performance)
Der COP beschreibt das Verhältnis zwischen eingesetzter elektrischer Energie und erzeugter Heizleistung unter definierten Bedingungen.
Beispiel: COP 4 bedeutet, dass aus 1 kW Strom etwa 4 kW Wärme erzeugt werden.
Beispiel: COP 4 bedeutet, dass aus 1 kW Strom etwa 4 kW Wärme erzeugt werden.
SCOP (Seasonal Coefficient of Performance)
Der SCOP stellt die Effizienz über ein gesamtes Jahr dar und berücksichtigt unterschiedliche Außentemperaturen. Dieser Wert ist praxisnäher als der COP.
SEER (Seasonal Energy Efficiency Ratio)
Beschreibt die Effizienz im Kühlbetrieb über eine gesamte Saison.
Systemunterschiede (Kurzüberblick)
- eine Inneneinheit pro Außeneinheit
- konstante Leistung pro Gerät
- mehrere Inneneinheiten an einer Außeneinheit
- flexible Nutzung, jedoch Leistungsaufteilung bei Parallelbetrieb
Hinweis
Alle technischen Daten basieren auf Herstellerangaben unter Normbedingungen. Die tatsächliche Leistung kann je nach Einbausituation, Gebäude, Nutzung und Umgebungsbedingungen variieren. Eine direkte Übertragung auf andere Objekte ist daher nicht möglich. (Autor Uwe Schöne)
